1Descrição do equipamento
Máquina de equilíbrio de tração conjunta universal de rolamento duro Zero Dynamic® para impulsionadores, rolos, eixos - série YYW & HW (7500KG-20000KG)É adequado para a medição do equilíbrio de várias peças de trabalho, como grandes rotores de motor, turbinas eólicas, bombas de água, rotor de centrífuga, rolos de borracha, motores de combustão interna,Cestas de peneira e/ou peças de trabalho rotativas cujo círculo exterior não seja adequado para a utilização de uma unidade de correia ou onde seja necessário um binário de transmissão elevado.
Máquina de equilíbrio de tração conjunta universal de rolamento duro Zero Dynamic® para impulsionadores, rolos, eixos - série YYW & HW (7500KG-20000KG)Adota a unidade de engate universal que tem vantagens de transmissão de potência suave, arranque rápido e operação fácil.Os pedestais de suporte projetados profissionalmente poderiam efetivamente transmitir força mecânica e têm vantagens de estrutura robusta e confiávelO equipamento utiliza sensores piezoelétricos de alta sensibilidade, que apresentam boa linearidade, durabilidade e fiabilidade.O equipamento adota um sistema avançado de medição elétrica com uma interface homem-máquina amigável e funcionalidade completaUma vez calibrada, utilização permanente, permitindo um desequilíbrio inicial muito elevado.
2Parâmetros técnicos:
Modelo
Parâmetro técnico |
O número de unidades de produção |
HW5000 |
HW7500 |
HW10000 |
HW20000 |
| Massa máxima da peça de trabalho (kg) |
7500 |
5000 |
7500 |
10000 |
20000 |
| Diâmetro máximo da peça de trabalho (mm) |
φ2100 |
φ2400/ |
φ2400/ |
φ2400/ |
φ2400/ |
| φ2800/ |
φ2800/ |
φ2800/ |
φ2800/ |
| φ3200/ |
φ3200/ |
φ3200/ |
φ3200/ |
| φ3500 |
φ3500 |
φ3500 |
φ3500 |
| Distância entre os dois suportes da peça de trabalho (mm) |
Min 320 |
Min 320 |
Min 320 |
Min 450 |
Min 450 |
| Diâmetro do diário do suporte da peça de trabalho |
φ25-φ180 |
φ25-φ180 |
φ25-φ180 |
φ40-φ180 |
φ50-φ200 |
| φ180-φ380 |
φ180-φ380 |
φ180-φ380 |
φ180-φ380 |
φ200-φ400 |
| Distância máxima entre a flange do eixo de accionamento e o centro de apoio direito |
2000 |
3200 |
3200 |
5000 |
5000
(Longoura selecionável) |
| Velocidade de equilíbrio (r/min) |
220/429/832/1240 e Controlo de velocidade opcional sem passos
|
230/390/686/1090/
1680 e Controle de velocidade opcional sem passos
|
230/390/686/1090/
1680 e Controle de velocidade opcional sem passos
|
192/330/550/900/1350/
1667 e Regulação opcional da velocidade sem passos
|
192/330/550/900/1350/
1667 e Regulação opcional da velocidade sem passos
|
| Torque do eixo de accionamento (N.m) |
250/2250 |
250/2250 |
250/2250 |
700/2500 |
700/5000 |
| Potência do motor (kw) |
30 |
30 |
30 |
55 |
55 |
| Desequilíbrio residual mínimo possível (g.mm/kg) |
≤ 1 |
≤ 1 |
≤ 1 |
≤ 1 |
≤ 1 |
| Relatório de redução do desequilíbrio |
≥ 90% |
≥ 90% |
≥ 90% |
≥ 90% |
≥ 90% |

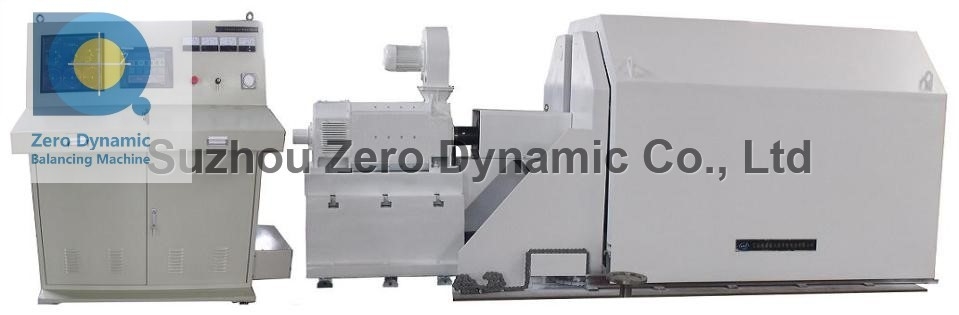

3Equipamento Foto:
4Características principais:
4.1 Os pedestais de apoio concebidos profissionalmente podem efetivamente transferir força mecânica com características de solidez e fiabilidade, baixa resistência a vibrações e boa rigidez.
4.2 O sensor piezoelétrico de alta sensibilidade tem uma boa linearidade, durabilidade e fiabilidade.
4.3 Uma vez calibrada, a máquina pode ser utilizada permanentemente e permite um elevado desequilíbrio inicial.
4.4 Adota o acoplamento universal como método de transmissão que permite uma transmissão de potência suave, pode obter uma variedade de velocidades de equilíbrio e tem as vantagens de alta precisão, fácil utilização,e alta eficiência de trabalho.
4.5 Adequado para produtos em que o círculo exterior não possa ser girado com um accionamento por correia ou em que seja necessária uma grande potência de accionamento.
4.6 Sistema de medição elétrica avançada, interface humano-máquina amigável, funções completas.
5Sobre a Zero Dynamic:
A Suzhou Zero Dynamic Co., Ltd. é um dos principais fabricantes chineses envolvido em equipamentos de equilíbrio totalmente automáticos e medição de vibrações relacionadas desde 2003.
Nos últimos 20 anos, a Zero Dynamic desenvolveu mais de 100 tipos de equipamentos.Máquina de ensaio de desempenho do vibrômetro e do motor. Alta velocidade de rotação e alta precisão são as principais características dos nossos produtos. Nós temos servido 3000+ clientes na China e no exterior, incluindo muitas empresas mundialmente famosas, tais como LG, Black & Decker, Nidec,Huawei, Foxconn, Midea, Ecovas, Daikin, Lexy.
Agora (2024) a Zero Dynamic tem uma fábrica de 10.000m2 e mais de 120 funcionários, incluindo uma equipe profissional de P&D de mais de 30 engenheiros e mais de 20 equipes de depuração e pós-venda.
Como um participante importante na indústria chinesa de equilíbrio dinâmico, a Zero Dynamic continua a aumentar o desenvolvimento de novos produtos,e está a desenvolver-se ativamente na nova indústria energética, bem como no setor aeroespacial e outros campos de equilíbrio dinâmico de alta velocidade e fabricação inteligente, visando oferecer aos clientes uma escolha de produtos confiável e diversificada.
6Porque escolher a Máquina de Equilíbrio Dinâmico Zero?
6.1Alta velocidade e alta precisão.A Zero Dynamic é boa no desenvolvimento e fabricação de todos os tipos de máquinas de equilíbrio, especialmenteMáquinas de balançar de alta velocidade e de alta precisão com rolamentos macios e máquinas de balançar automáticas. Mais de 20 anos de experiência na indústria e mais de 3000 anos de experiência no serviço ao cliente fazem da Zero Dynamic a melhor capacidade de desenvolvimento de novos produtos.
6.2Baixa taxa de falhas de equipamento.As peças do equipamento adotam marcas famosas: Mitsubishi, Schneider, SMC, Keyence, etc. As peças-chave têm patentes, alto nível de proteção de segurança, desempenho estável de equilíbrio, vida útil de mais de 10 anos.
6.3- Com estoque suficiente.A Zero Dynamic tem uma fábrica de 10.000 m2 e mais de 120 funcionários, incluindo uma equipe profissional de P&D de mais de 30 engenheiros, mais de 20 equipes de depuração e pós-venda.que abrange os modelos mais comuns de máquinas de balançoApós a confirmação da encomenda, as máquinas de equilíbrio em estoque podem ser comissionadas e enviadas em 1-2 semanas.
6.4Serviço pós-venda perfeito.A Zero Dynamic tem uma equipa de serviço pós-venda de mais de 20 pessoas que servem os nossos clientes de todo o coração.Podemos fornecer serviços de consultoria técnica. Dentro do período de garantia,A nossa equipa de serviço dará uma resposta telefónica no prazo de 4 horas após receber o relatório de falha do cliente e chegará ao local da máquina no prazo de 24 horas (dentro da cidade) ou 72 horas (outras cidades ou províncias)Se a falha não puder ser corrigida, o nosso pessoal de serviço só pode sair do local depois de obter a aprovação do cliente.
