Máquina de equilíbrio de correcção automática de fresagem
1Descrição do equipamento
Máquina de equilíbrio de correção automática de fresagemé uma máquina de equilíbrio automático vertical de dois postos e um plano, adaptada ao impulsionador de ventoinha de alta velocidade do cliente, que integra as funções de inspecção automática,manuseio automático e correcção automática de fresagemO equipamento pode concluir automaticamente todo o trabalho de equilíbrio, desde a medição do equilíbrio, posicionamento do ângulo, rotação e transporte, correcção e re-teste de perfuração e despeso,Sucção de poeira e outros trabalhos de equilíbrioO equipamento pode ser operado sozinho ou ligado à linha de produção para realizar a linha de produção automatizada.saída e exibição dos dados gerados por todo o processoEste equipamento tem as vantagens de curto tempo de ciclo e alta eficiência.
A parte de hardware doMáquina de equilíbrio de correção automática de fresageminclui principalmente estrutura de armação de aço, banco de ensaio de equilíbrio dinâmico de expansão e aperto de peça pneumática (para produtos com furos diferentes,É necessário trocar a peça pneumática correspondente), mecanismo de transporte com giro (não é necessário virar a peça de trabalho no processo de balanço, medição e correção do equipamento), cabeça de força automática de desgravamento,e o aspirador de pó, etc. O equipamento pode localizar, moer e despesar diretamente a peça de trabalho de acordo com o valor de desequilíbrio e o ângulo exibidos pelo sistema de medição.A máquina pode ser usada para posicionamento automáticoO aspirador de alta potência assegura que as fichas não escapem.Toda a máquina é protegida por uma tampa protetora e uma porta durante o processo de trabalhoA estrutura do equipamento é razoável, a taxa de utilização da máquina é elevada.
2Parâmetros técnicos:
| Número de série. |
Detalhes do item |
Intervalo de parâmetros |
| 1 |
Modelo de equipamento |
XH-2601A |
| 2 |
Intervalo de massa da peça de trabalho (kg) |
0.2-2 |
| 3 |
Intervalo do diâmetro exterior da peça de trabalho |
Φ30-120 |
| 4 |
Altura máxima da peça de trabalho ((H) ((mm)) |
≤ 60 |
| 5 |
Intervalo de diâmetro da pinça de desponderação |
Φ30-120 |
| 6 |
Diâmetro máximo da peça de trabalho de medição da balança (mm) (apenas medição, sem correção da balança) |
≤ 200 |
| 7 |
Método de correcção do saldo |
Máquinas de corte de moagem |
| 8 |
Intervalo de velocidade de equilíbrio (rpm) |
2000-4000 |
| 9 |
Tempo (s) de medição da balança |
10 a 15 |
| 10 |
Potência do motor de medição do equilíbrio (KW) |
0.4 (servomotor) |
| 11 |
Precisão máxima de medição (g.mm) |
≤ 0.2 |
| 12 |
Potência do motor de correcção de fresagem (KW) |
1.1 |
| 13 |
Taxa de redução do desequilíbrio (%) |
90 |
| 14 |
Desequilíbrio residual mínimo possível (g.mm/kg) |
≤ 0.1 |
| 15 |
Potência total da máquina (KW) |
4 |
| 16 |
Pressão do ar de trabalho (MPa) |
0.4-0.6 |
| 17 |
Consumo médio de gás (L/min) |
5 |
| 18 |
Tensão de funcionamento (V) |
AC 220 |
| 19 |
Proteção |
Protecção da sequência de fases, protecção contra sobrecarga, controlo da pressão atmosférica |
| 20 |
Protecção da segurança |
Porta de protecção + grelha de segurança |
| 21 |
Dimensão do equipamento ((mm) |
800*1300*1700 |

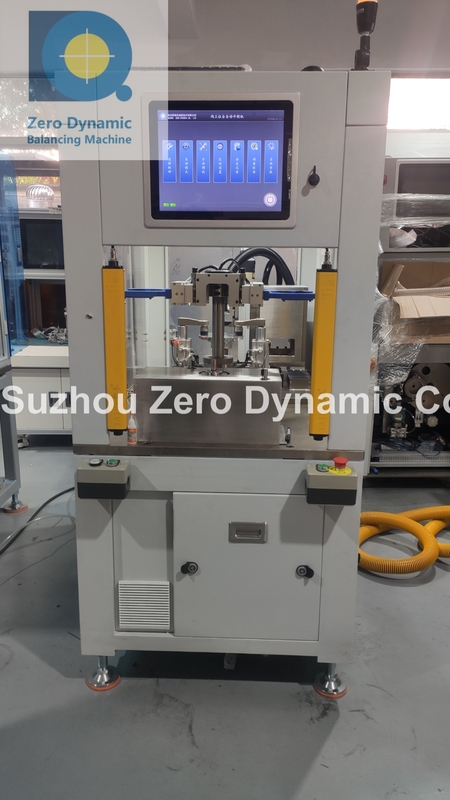

3Equipamento Foto:
4Características principais:
4.1 O equipamento adota um eixo ascendente interno, que tem as vantagens de uma elevada precisão de medição e boa repetibilidade.
4.2 O equipamento adota um sensor de vibração de alta sensibilidade com boa linearidade, durabilidade e fiabilidade.
4.3 O mecanismo de manuseio do equipamento pode ser ajustado para virar ou não, de acordo com os requisitos dos produtos, para satisfazer os requisitos de equilíbrio dinâmico de diferentes produtos.
4.4 O equipamento é compatível com uma variedade de métodos de correcção de balanço, incluindo a perfuração vertical, a perfuração horizontal e a fresagem horizontal.
4.5 O software de equilíbrio dinâmico desenvolvido pela Zero Dynamic integra a medição, o controlo, a operação, a comunicação e o armazenamento e possui as funções de armazenamento automático de dados,carregamento automático para o sistema MES e impressão.
4.6 O software de equilíbrio dinâmico tem função de análise do espectro FFT de dois canais e de medição de vibrações, com função de julgamento qualificado.
4.7 O software de equilíbrio dinâmico tem a função de distribuição da massa, que decompõe a quantidade de desequilíbrio na área de correcção proibida do rotor na área de correcção permitida,evitando assim danos à peça de trabalho.
5Sobre a Zero Dynamic:
A Suzhou Zero Dynamic Co., Ltd. é um dos principais fabricantes chineses envolvido em equipamentos de equilíbrio totalmente automáticos e medição de vibrações relacionadas desde 2003.
Nos últimos 20 anos, a Zero Dynamic desenvolveu mais de 100 tipos de equipamentos.Máquina de ensaio de desempenho do vibrômetro e do motor. Alta velocidade de rotação e alta precisão são as principais características dos nossos produtos. Nós temos servido 3000+ clientes na China e no exterior, incluindo muitas empresas mundialmente famosas, tais como LG, Black & Decker, Nidec,Huawei, Foxconn, Midea, Ecovas, Daikin, Lexy.
Agora (2024) a Zero Dynamic tem uma fábrica de 10.000m2 e mais de 120 funcionários, incluindo uma equipe profissional de P&D de mais de 30 engenheiros e mais de 20 equipes de depuração e pós-venda.
Como um participante importante na indústria chinesa de equilíbrio dinâmico, a Zero Dynamic continua a aumentar o desenvolvimento de novos produtos,e está a desenvolver-se ativamente na nova indústria energética, bem como no setor aeroespacial e outros campos de equilíbrio dinâmico de alta velocidade e fabricação inteligente, visando oferecer aos clientes uma escolha de produtos confiável e diversificada.
6Porque escolher a Máquina de Equilíbrio Dinâmico Zero?
6.1Alta velocidade e alta precisão.A Zero Dynamic é boa no desenvolvimento e fabricação de todos os tipos de máquinas de equilíbrio, especialmenteMáquinas de balançar de alta velocidade e de alta precisão com rolamentos macios e máquinas de balançar automáticas. Mais de 20 anos de experiência na indústria e mais de 3000 anos de experiência no serviço ao cliente fazem da Zero Dynamic a melhor capacidade de desenvolvimento de novos produtos.
6.2Baixa taxa de falhas de equipamento.As peças do equipamento adotam marcas famosas: Mitsubishi, Schneider, SMC, Keyence, etc. As peças-chave têm patentes, alto nível de proteção de segurança, desempenho estável de equilíbrio, vida útil de mais de 10 anos.
6.3- Com estoque suficiente.A Zero Dynamic tem uma fábrica de 10.000 m2 e mais de 120 funcionários, incluindo uma equipe profissional de P&D de mais de 30 engenheiros, mais de 20 equipes de depuração e pós-venda.que abrange os modelos mais comuns de máquinas de balançoApós a confirmação da encomenda, as máquinas de equilíbrio em estoque podem ser comissionadas e enviadas em 1-2 semanas.
6.4Serviço pós-venda perfeito.A Zero Dynamic tem uma equipa de serviço pós-venda de mais de 20 pessoas que servem os nossos clientes de todo o coração.Podemos fornecer serviços de consultoria técnica. Dentro do período de garantia,A nossa equipa de serviço dará uma resposta telefónica no prazo de 4 horas após receber o relatório de falha do cliente e chegará ao local da máquina no prazo de 24 horas (dentro da cidade) ou 72 horas (outras cidades ou províncias)Se a falha não puder ser corrigida, o nosso pessoal de serviço só pode sair do local depois de obter a aprovação do cliente.
