Máquina de equilíbrio de perfuração automática vertical com engrenagem de transmissão
1Descrição do equipamento
Máquina de equilíbrio de perfuração automática vertical da Zero DynamicO sistema é concebido especificamente para as engrenagens de transmissão do cliente e combina as funções de medição automática da balança e correcção automática da perfuração.O método de correcção de balanço aplicado aqui é a perfuração verticalEste equipamento é adequado para a medição e correcção do equilíbrio vertical de plano único de vários produtos, tais como placas de pressão de embreagem automotiva, poleas, volantes, rotores de bomba de água,Discos de travagemO método de correcção do equilíbrio pode ser adaptado às necessidades específicas dos clientes com base nos seus produtos.
2Parâmetros técnicos:
| Número de série. |
Detalhes do item |
Intervalo de parâmetros |
| 1 |
Modelo de equipamento |
DLX16 |
| 2 |
Massa máxima da peça de trabalho (kg) |
16 kg (incluindo fixação) |
| 3 |
Intervalo de diâmetro exterior da peça de trabalho ou diâmetro de fresagem (A) |
Φ100-250 mm |
| 4 |
Altura máxima da peça de trabalho (H) |
≤ 200 mm |
| 5 |
Intervalo de diâmetro de fixação de três mandíbulas |
≤ 250 mm ((pode aumentar para ø450 mm) |
| 6 |
Diâmetro máximo da peça de trabalho (sem correcção de balanço) |
≤ 500 mm |
| 7 |
Profundidade máxima de perfuração |
≤ 10 mm |
| 8 |
Ângulo máximo de perfuração |
≤ 90 graus |
| 9 |
Velocidade de rotação equilibrada |
≤ 1500r/min (regulado) |
| 10 |
Potência do motor do fuso |
2 kW ((servomotor) |
| 11 |
Relatório de redução do desequilíbrio |
≥ 90% |
| 12 |
Potência do gravador a laser (opcional) |
50 W |
| 13 |
Desequilíbrio residual mínimo alcançável |
≤ 2 g.mm/kg |
| 14 |
Tempo de ciclo do equipamento |
60-100s (o tempo de ciclo real é determinado pelo peso da peça de trabalho e pelo valor de desequilíbrio inicial) |
| 15 |
Dimensão externa do equipamento |
2000X1400X1040 mm |

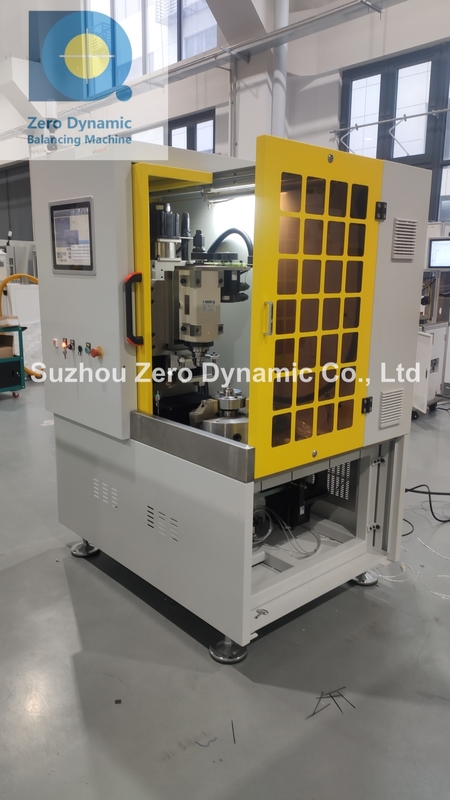

3Equipamento Foto:
4Características principais:
4.1 A máquina de equilíbrio está equipada com um servomotor de marca de alta qualidade.EspinhaO servo motor permite a partida suave, a parada suave, o posicionamento automático, a parada e a rotação de ponto fixo do buraco de remoção de material.O servo vertical é responsável por controlar a profundidade de perfuração.
4.2 O rolamento do fuso e os principais componentes eléctricos são produtos importados.
4.3 Um aspirador de vácuo industrial está configurado para aspirar as lascas de ferro produzidas durante o processo de remoção do material.
4.4 A máquina principal é equipada com uma tampa de protecção fechada.
4.5 A configuração deve incluir uma luz de funcionamento, uma luz de aviso, uma caixa de ferramentas e ferramentas.
4.6 A máquina de equilíbrio está equipada com uma interface USB dupla externa e é fornecida com uma unidade flash USB para programas, o que facilita a exportação dos resultados dos ensaios.
4.7 O sistema de medição pode exibir "g" ou "g.cm" como opção.
4.8 Dispõe de uma função de alarme de texto e de luz abrangente, bem como de uma função de prova de erros.Ele dará um alarme imediato quando o material de remoção é não qualificado ou a peça excede o padrãoPode registar vários parâmetros e dados, tais como a hora de início e de fim de cada peça de trabalho no processo de balanço, número de desenho do produto, número de modelo, número de trabalho do operador,Valor do desequilíbrio inicial, valor de desequilíbrio residual após a passagem do material - qualificação de remoção, valor limite de qualificação e julgamento de qualificação.Os dados do registo do processo de equilíbrio podem ser carregados para o computador superior através do sistema MES.
4.9 O dispositivo tem uma função de compensação automática do centro.
4.10 Pode detectar separadamente o valor do desequilíbrio e a posição da peça de trabalho, o que é conveniente para a operação manual de uma peça.
4.11 Não há senha funcional nem bloqueio de hardware, garantindo que o comprador possa utilizar o equipamento normalmente em quaisquer condições.
